ماكينة قياس الرؤية اليدوية ثلاثية الأبعاد عالية الدقة
IMS-3020R
3D Manual Vision Measuring Machine for Powder Metallurgy

خاصية المنتج
  1. قاعدة وأعمدة رخامية عالية الدقة لضمان ثبات ودقة عاليان.
  2. قضيب بدون أسنان عالي الدقة وجهاز قفل سريع الحركة، للتأكد من أن خطأ التستيريو في نطاق 2 um.
  3. دقة عالية مقياس بصري خطي من الدرجة مع مرحلة عمل دقيقة، لضمان أن الدقة تكون في نطاق 2.5+L/200um.
  4. عدسة زووم ذات حابسات فائقة الدقة وكاميرا رقمية ملونة عالية الدقة، لضمان الحصول على صورة واضحة بدون تشوه.
  5. بفضل إضاءة LED الباردة القابلة للبرمجة التي تعمل بمصابيح LED رباعية الحلقات ذات 8 أقسام وإضاءة المحيط المتوازية LED والضبط الذكي للإضاءة المدمج، يمكنه التحكم التلقائي في السطوع في القسم الثامن ذي الأربع حلقات.
  6. مسبار MCP مستورد مع Renishaw Ruby Star Styli للحصول على قياسات أبعاد المكونات للأشكال والثقوب المعقدة بسرعة ودقة.
  7. يوفر RationalVue لبرامج القياس القوية القياس البعدي والهندسي الكامل (ثنائي الأبعاد وثلاثي الأبعاد، التفاوت بين الأشكال، الاتجاه، الموضع). دعم البرمجة غير المتصلة والقياس الافتراضي. تشغيل بسيط وسهل، عرض رسومي بنسبة 100%، مقارنة CAD في الوقت الحقيقي، تقارير رسومية متعددة. إخراج التقارير باستخدام CAD وHTML وPDF وExcel وtxt. يرجى الرجوع إلى المقدمة المفصلة كما هو مدرج.
المواصفات الفنية
الوضع IMS-3020R
الرمز# 521-160R
طاولة معدنية 458×358 مم
الطاولة الزجاجية 356×248 مم
حركة المحور س/ص 300×200 مم
المحور Z الحركة دليل خطي عالي الدقة، سير العمل 200 مم.
حركة المحور X/Y/Z 0.5 متر
دقة المحور س/ص ≤2.5+لتر/200 (متر)
خطأ في التستيريو ±2 م
القاعدة والقائم رخام جينان كينج عالي الدقة

نظام الإضاءة (ضبط البرنامج)
السطح: إضاءة باردة LED قابلة للضبط من 0~255 درجة 4-حلقة 8-تقسيم، يمكن ضبط كل تقسيم بشكل مستقل
المحيط: إضاءة متوازية مع إضاءة LED
مصابيح ملاحة الليزر LED
كاميرا CCD كاميرا CCD ملونة عالية الدقة 700TV
عدسة التكبير/التصغير عدسة زووم ذات حواجز عالية الدقة 6, 5×
التكبير: 0.7X~4.5X؛ تكبير الفيديو: 26X~172X
رينيشاو روبي ستار ستايل قطر كرة روبي: 2 مم؛ امتداد مجموعة النجوم: 32 مم؛ طول العمل الفعال: 12 مم
بيئة العمل درجة الحرارة: 20 درجة مئوية±2 درجة مئوية، تغيير النطاق < 2 درجة مئوية/الساعة
الرطوبة: 30% ~ 80% من الرطوبة النسبية
الاهتزاز< 0.002g،< 15 هرتز
برنامج القياس رينكفيو
نظام التشغيل دعم XP وWin7 وWIN8.1, Win 1032/64 نظام التشغيل
اللغة يمكن إضافة إصدارات اللغة الإنجليزية والصينية المبسطة والصينية التقليدية وغيرها من اللغات
الأبعاد (العرض*العمق*الارتفاع) 838×667×1000 مم
الوزن الصافي 185 كجم

التسليم القياسي
اسم المنتج الرمز# اسم المنتج الرمز#
برنامج قياس ثلاثي الأبعاد رينكفيو بطاقة التقاط الفيديو 527-130
إضاءة متوازية مع إضاءة LED للمحيط 425-100 كبل فيديو AV 581-940
إضاءة LED للسطح 4R/8D 425-130 كبل بيانات RS232 581-930
نظام تحديد المواقع بالليزر 581-330 كتلة معايرة بصرية 581-800
عدسة زووم ذات حواجز 6, 5× 421-100 دليل التشغيل /
كاميرا HD700TVL الملونة 484-130 أو100 مم كتلة معايرة ضوئية
رينيشاو روبي ستار ستايل

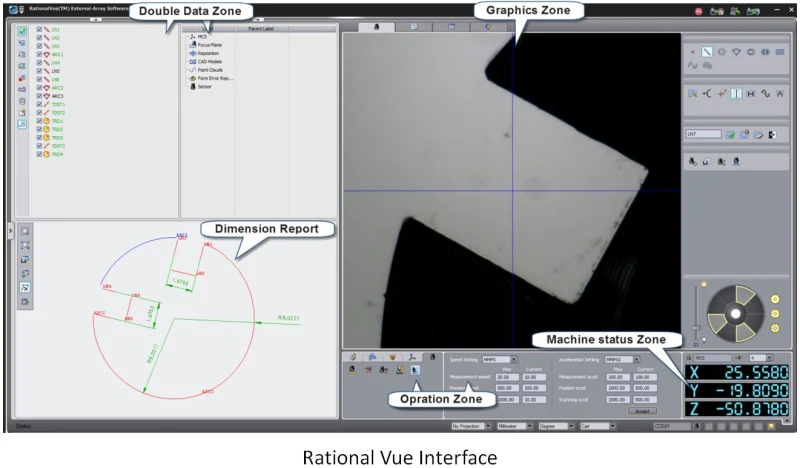

رينكفيو
يجمع بين 30 عامًا من الخبرة الناجحة في تطوير البرامج في مجال تطوير البرامج في مجال تطوير البرامج في شركة RationalVue التي شاركت في تطوير أنظمة التصميم بالكمبيوتر (CAD) ومشتركة في فحص محرك القياس مع نظام معلومات ترشيد استخدام المواد (RationalDMIS)، وقد باع نظام معلومات ترشيد استخدام المواد (RationalDMIS) أكثر من 9000 مقعد في جميع أنحاء العالم للعملاء الذين تبنتهم على نطاق واسع شركات دولية عديدة مثل جنرال إلكتريك سيمنز ودلتا للطيران وما إلى ذلك).
3D Manual Vision Measuring Machine for Powder Metallurgy
برنامج واحد، حل كامل واحد
1 مجموعة من برامج مقارنة الفحص الثنائي الأبعاد + برنامج مقارنة الفحص ثلاثي الأبعاد + برنامج المقارنة باستخدام التصميم بمساعدة الكمبيوتر + برنامج تحليل النموذج + برنامج مسح المحيط + برنامج التحليل الإحصائي باستخدام الكمبيوتر + برنامج البرمجة دون اتصال + برنامج تقييم التحمل الهندسي.

القياس الهندسي الأكثر اكتمالاً
يمكن إنهاء قياس: 1) التفاوت في المسافة الخطية (الحد الأقصى، الحد الأدنى، المتوسط، المسافة)، الزاوية، القطر ونصف القطر وزاوية المخروط؛ 2) تحمل الاستقامة والمسطحة والدورة الدموية والسمك الخلوي؛ 3) اتجاه وقابلية الموقع للنقالة والانحقاء والتوازي والتجانس والتمركز؛ بديهي مشترك وموضع (ثنائي الأبعاد وثلاثي الأبعاد) وموضع النقاط ووضع المنحنى.

كاملة المزايا وقوية
تقييم FormError للبعد الأكثر اكتمالاً (يشمل 2D و3D، تفاوت الشكل، الموضع). يتبع RationalVue بدقة مواصفات الإنتاج الهندسي وفقًا لمعايير ISO (بما في ذلك معيار DIN الألماني) ومعيار GD& T ASME Y14.5M وChina GB وما إلى ذلك

تشغيل سريع، كفاءة عالية
وفقًا للتصميم بمساعدة الحاسوب (CAD) وملف الصور ثلاثية الأبعاد في إيجيز وتنسيق DXF وملف تعريف CAD، يمكن استيراد المقارنة السريعة، مما يجعل كفاءة القياس تتحسن بمعدل مرتين إلى ثلاث مرات.
